(多图教材)美的变频空调器电控知识与维修方法

美的空调 2020-02-02 10:53:29

教材大纲   VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
一、变频空调基本原理概述VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
二、变频电控主要元器件简介VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
三、变频电控接地要求VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
四、变频电控线路原理VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
五、变频空调接线原理图VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
六、变频空调故障分析维修的方法 VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
   VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
一.变频空调基本原理概述  VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
  VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
•交从能量的转换上可把变频控制分为交流到交流变频与交流->直流->交流变频。  VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
•对家用电器的变频控制而言,不管是交流变频还是直流变频都是通过交流->直流->交流的方式来实现变频运转的。  VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
• 要得到可调频率的交流电,首先要把220V-240V的交流电通过整流、滤波转换为直流电,再通过变频模块将直流电变为可调频率的交流电,从而完成变频的过程.  VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
交流变频原理: VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
       电动机(压缩机)转速公式:n=60f(1-s)/p VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
        n—压缩机转速    f—压缩机供电频率 VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
        p—电机极对数    s—转差率 VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
         交流异步电动机都满足以上这个公式,变频的原理就是改变压缩机的供电频率(f);在p与s不变的情况下,压缩机运转速度就会随着频率的变化而变化。 VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
        从转速公式中还可以得出,改变极对数(P)和转差率(S)也可以改变压缩机的转速,但可操作性不强,体积和重量都会增加。 VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
变频控制器原理框图VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
点击放大VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
二.变频电控主要部件VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
1.变频模块
VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作

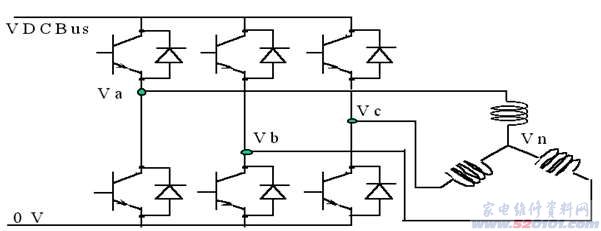

         变频模块是实现由直流电转变为交流电从而驱动压缩机运转的关键器件,又称为IPM模块。它是一种智能的功率模块,它将6个IGBT管连同其驱动电路和多种保护电路封装在一起。VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
       模块保护包括:过流、过压、欠压、短路、过热VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
点击放大VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
2.整流桥堆VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
整流桥的作用是:VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
    将交流电源变为直流电。   VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
直流输出电压值=输入交流电压*整流系数1.414(约300V左右)。  VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
   目前使用型号T25VB60(25A/600V)VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
                         T15VB60(15A/600V)VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
    室外电控盒中另外一个整流桥堆不做整流用,而是用做一对二极管,配合电抗器,用以提高整机功率因素。VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
点击放大VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
3.大电抗器VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
         变频空调室外控制器一般都有大电抗器,目的是为了提高整VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
     机的功率因素及通过谐波电流测试。为了符合3C标准,通过谐VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
     波电流测试,我们在分体机上采用了两个电抗器的无源功率因VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
     素矫正方法。VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作

 4.滤波器VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
        为了通过EMC测试的干扰功率及干扰电压测试而采用的一种VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
      一体化滤波器件。 2.整流桥堆VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
5.大直流滤波电容VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
         电解电容,用做直流电源滤波,视功率不同,每套控制器使用3-6个(560uf/个)。VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
 VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
   6.放电管VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
     用以防止雷击损坏电控。VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
     目前使用放电管参数为3600V。VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作

   7.光耦VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
         用于芯片到模块间驱动信号的传送及隔离,另外在室内外通讯上也使用。室外控制板一共使用了9个光耦器件。VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
8.电子膨胀阀:VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
    电子膨胀阀由本体部、线圈部构成。驱动方式为永久磁体型步进电机直动式。其内部结构及外观图如下所示:[Page]VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
点击放大VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
三.变频空调放电保护电路原理VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
点击放大VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
当变频室外机发生雷击,雷电串入火线(L)或零线(N)时,压敏电阻及AS3真空放电管导通(短路),火线或零线上的高压电分别通过R1、R2压敏电阻及AS3真空放电管将高压泄放到电网的地线中,保障产品电子电器零部件不被击穿、损坏。VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
VOs【家电维修资料网】金桥电子网,家用电器新闻,彩电维修资料,空调冰箱维修资料,集成块参数,电路图纸,电子制作
